Linux na komercyjnych tabletach dotykowych o przekątnej 15,6 cala: przewodnik po zgodności sprzętowej i dostosowaniu

A15,6-calowy komercyjny tablet dotykowy jest często wybierany ze względu na rozmiar ekranu, obudowę, sposób montażu, interfejsy oraz środowisko zastosowania. Jednak gdy projekt wymaga systemu Linux zamiast Androida, system operacyjny szybko staje się czymś więcej niż tylko preferencją oprogramowania. Staje się częścią dyskusji na temat zgodności sprzętowej.

Jest to szczególnie istotne dla integratorów systemów i programistów oprogramowania, którzy posiadają już aplikację lub środowisko wbudowane oparte na Linuxie. Mogą oni szukać 15,6-calowego tabletu z ekranem dotykowym pełniącego rolę fizycznego interfejsu dla ich istniejącego systemu, a nie przyjmującego zupełnie nowego stosu oprogramowania opartego na Androidzie.

Dla tego typu projektu pytanie nie powinno brzmieć po prostu: czy tablet komercyjny z systemem Android wykorzystuje procesor RK3566 lub inny procesor obsługujący Linuxa. Bardziej praktycznym pytaniem jest, jak cała platforma tabletu — w tym jej płyta PCB, wyświetlacz, panel dotykowy, interfejsy, BSP, jądro systemu oraz sterowniki — wpasowuje się w zaplanowane środowisko Linux.

Dlaczego Linux staje się wymogiem dla komercyjnych tabletów dotykowych

Linux może zostać wybrany do projektu komercyjnego tabletu dotykowego z kilku powodów. Integrator systemów może już posiadać aplikację opracowaną pod Linuxa, podczas gdy producent sprzętu może wymagać, aby tablet komunikował się z istniejącym kontrolerem lub środowiskiem oprogramowania opartym na Linuxie. W innych projektach klient może pragnąć bezpośredniej kontroli nad systemem operacyjnym, obrazem systemowym, urządzeniami peryferyjnymi lub procesem wdrażania aplikacji.

W tych sytuacjach tablet nie jest zakupiony po prostu jako konsumenckie urządzenie z systemem Android. Staje się jednym z komponentów sprzętowych w szerszej architekturze oprogramowania i sprzętu.

To rozróżnienie zmienia proces oceny.

Ocena tabletu z systemem Android może opierać się głównie na tym, czy jego istniejące aplikacje i funkcje spełniają wymagania projektu. Projekt oparty na systemie Linux wymaga dodatkowego poziomu weryfikacji: czy wybrana platforma sprzętowa potrafi uruchomić wymagane środowisko Linux oraz czy funkcje sprzętowe istotne dla aplikacji są dostępne w tym środowisku.

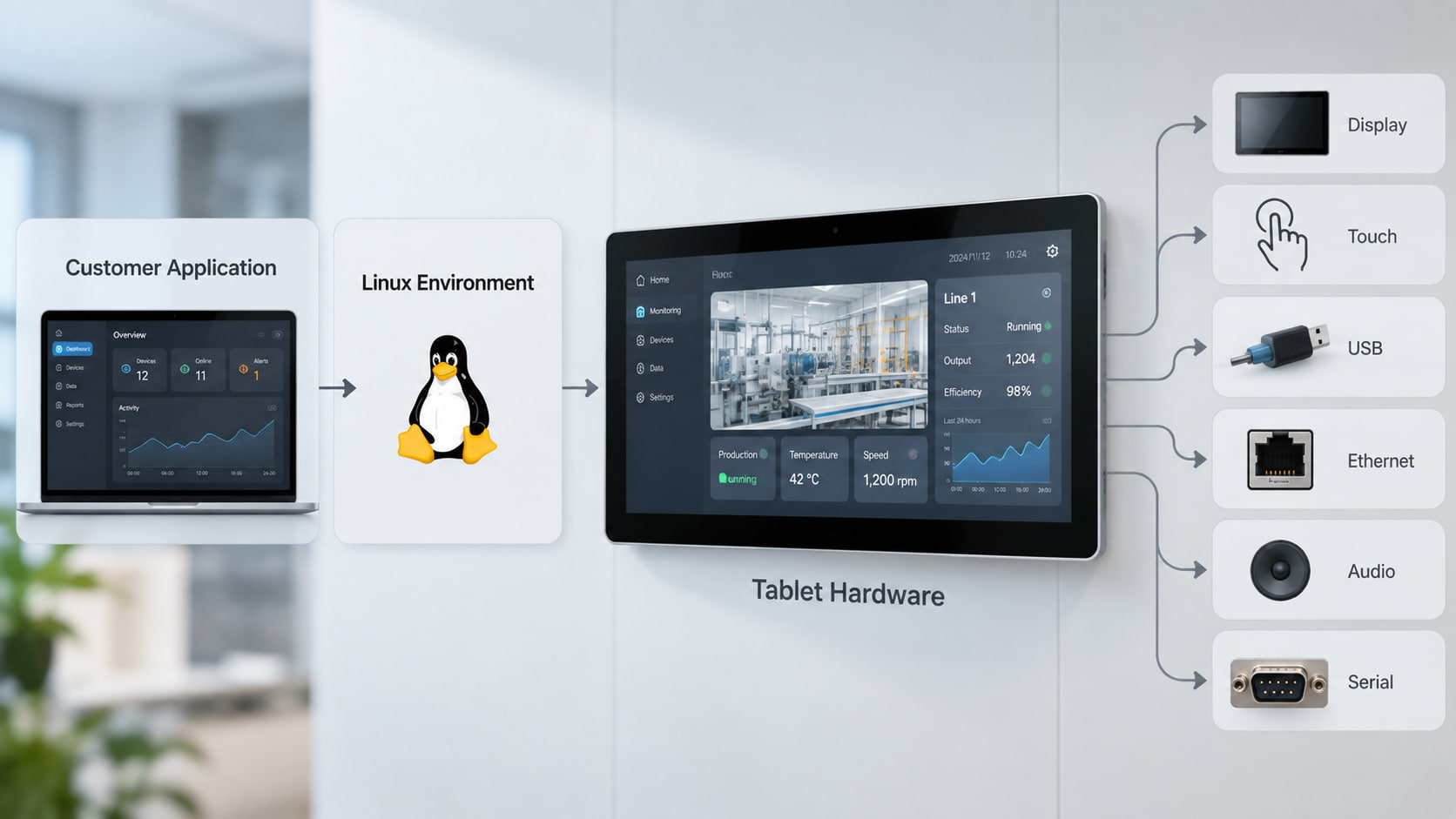

Różnicę można przedstawić w prosty sposób:

Aplikacja klienta → środowisko Linux → sprzęt tabletu → wyświetlacz, ekran dotykowy i interfejsy

System Linux musi więc komunikować się z rzeczywistą konfiguracją sprzętową tabletu. Wyświetlanie obrazu, dane wejściowe z ekranu dotykowego, pamięć masowa, porty USB, sieć Ethernet, dźwięk, interfejsy szeregowe oraz inne urządzenia peryferyjne nie są automatycznie dostępne jedynie dlatego, że procesor obsługuje system Linux.

Dlatego też pytanie takie jak „Czy ten tablet może uruchamiać system Linux?” zwykle należy rozumieć jako pytanie dotyczące platformy sprzętowej, a nie tylko systemu operacyjnego. Innymi słowy, Obsługa systemu Linux dla komercyjnych tabletów dotykowych zależy od relacji między środowiskiem oprogramowania a rzeczywistą konfiguracją sprzętu.

Jak system Linux wpisuje się w nasze komercyjne platformy tabletowe

Nasze tablet komercyjny z systemem Android produkty obejmują kilka środowisk zastosowań, w tym wyświetlacze reklamowe, terminaly spotkań oraz panele sterowania inteligentnymi domami. Te produkty są budowane w oparciu o różne kombinacje rozmiarów ekranów, konstrukcji montażowych, interfejsów, procesorów oraz funkcji aplikacyjnych.

Na przykład nasz tablet 15,6 cala do montażu na ścianie wykorzystuje platformę RK3566 z 15,6-calowym dotykowym wyświetlaczem o rozdzielczości 1920 × 1080, portem Ethernet, portami USB i OTG oraz opcjonalnym NFC. Produkt jest przeznaczony do cyfrowych tablic informacyjnych montowanych na ścianach oraz interaktywnych zastosowań komercyjnych.

Inną konfiguracją jest tablet PC 15,6 cala z platformą RK3566 , zaprojektowany z myślą o zastosowaniach w miejscach spotkań i komercyjnych terminalach. Jego oficjalna konfiguracja obejmuje procesor RK3566, 2/4 GB pamięci RAM, wiele opcji pamięci masowej, sieć Ethernet 100 M/1000 M, porty USB Host i OTG, zasilanie przez Ethernet (PoE), opcje NFC/RIFD oraz 15,6-calowy ekran dotykowy o rozdzielczości 1920 × 1080.

Ta sama rodzina procesorów pojawia się również w innym kontekście zastosowań w tablet 15,6 cala do sterowania inteligentnym domem . Ta konfiguracja dodaje interfejsy i funkcje takie jak RS-232, RS-485, sterowanie przekaźnikowe, Ethernet, zasilanie przez Ethernet (PoE), Zigbee, Matter oraz funkcje czujników do integracji z inteligentnym domem.

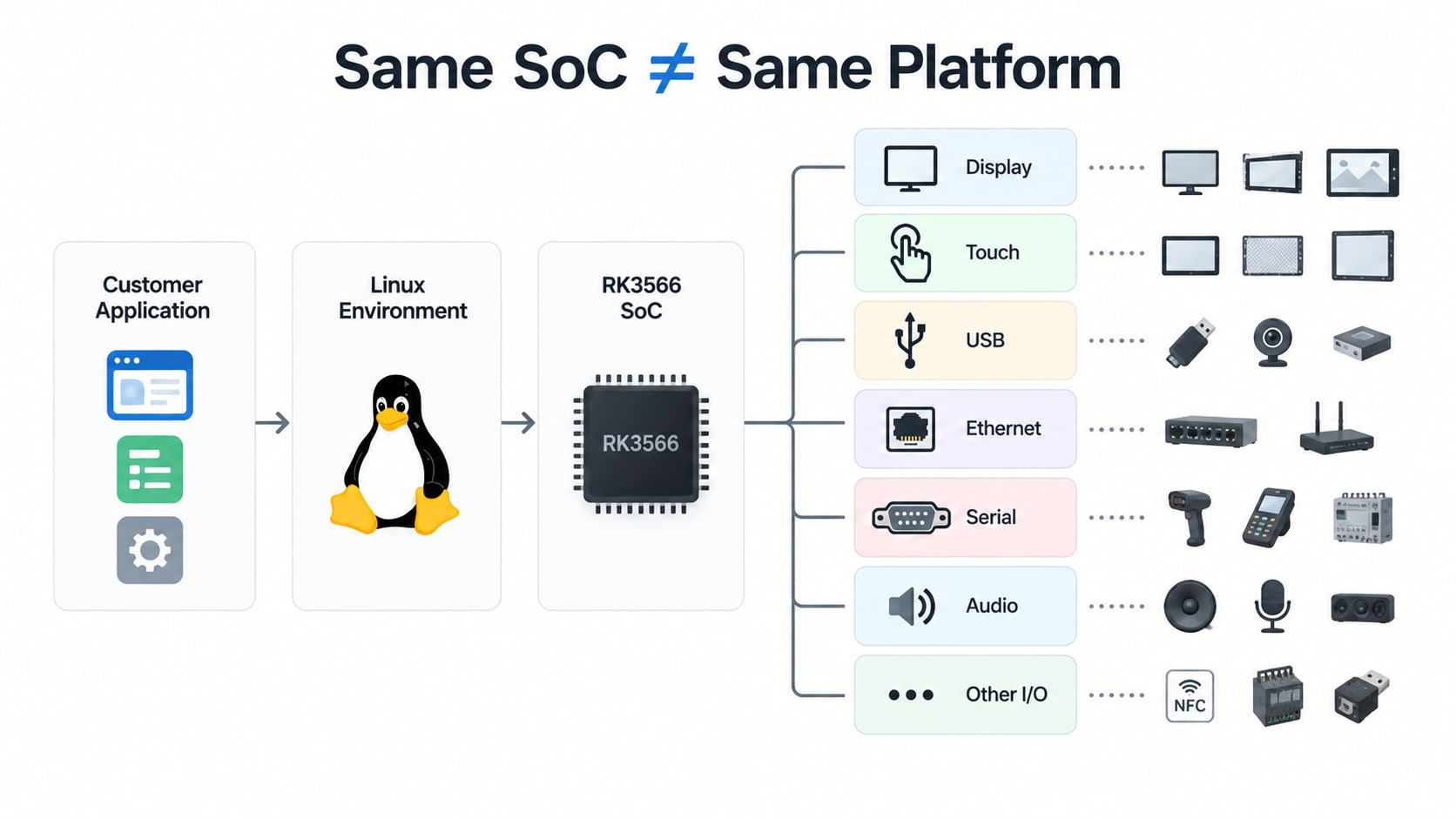

Te przykłady pokazują, dlaczego sam procesor nie wystarcza do zdefiniowania projektu opartego na Linuksie.

Trzy tablety mogą korzystać z tej samej rodziny procesorów, mając jednocześnie różne układy PCB, różne komponenty peryferyjne, różne interfejsy oraz różne wymagania aplikacyjne. Z punktu widzenia rozwoju Linuksa te różnice mogą decydować o tym, co można ponownie wykorzystać, a co wymaga dodatkowej adaptacji.

Praktycznym punktem wyjścia nie jest więc pytanie „Który tablet z systemem Android obsługuje Linuksa?”, lecz:

Który istniejący sprzętowy system platformy jest najbardziej zbliżony do aplikacji klienta opartej na Linuksie i jakie dodatkowe prace programistyczne lub sprzętowe są wymagane, aby ta platforma stała się użyteczna?

Co można ponownie wykorzystać, a co może wymagać opracowania?

Projekt oparty na Linuksie nie oznacza koniecznie budowy całkowicie nowej tabletki od podstaw. W zależności od wymagań sprzętowych i programowych niektóre elementy istniejącej tabletki z systemem Android o przekątnej 15,6 cala mogą pozostać bez zmian, podczas gdy inne warstwy wymagają opracowania lub weryfikacji.

Fizyczny produkt może już zapewniać wymaganą wielkość ekranu, obudowę, konstrukcję montażową, projekt zasilania oraz konfigurację interfejsów. Procesor i płyta PCB mogą również nadawać się jako punkt wyjścia.

Strona programowa jest inna.

System Linux zwykle wymaga zgodnego jądra, pakietu obsługi płyty (BSP), konfiguracji urządzeń oraz sterowników dla sprzętu używanego przez docelową płytę. Na przykład mechanizm Drzewa Urządzeń (Device Tree) w Linuksie służy do opisywania cech sprzętowych systemowi operacyjnemu, w tym konfiguracji platformy i podłączonych urządzeń peryferyjnych.

W projekcie tabletu staje się to istotne, gdy środowisko Linux musi komunikować się z takimi komponentami jak wyświetlacz, kontroler ekranu dotykowego, pamięć masowa, kontroler Ethernetu, interfejsy USB lub inne urządzenia peryferyjne.

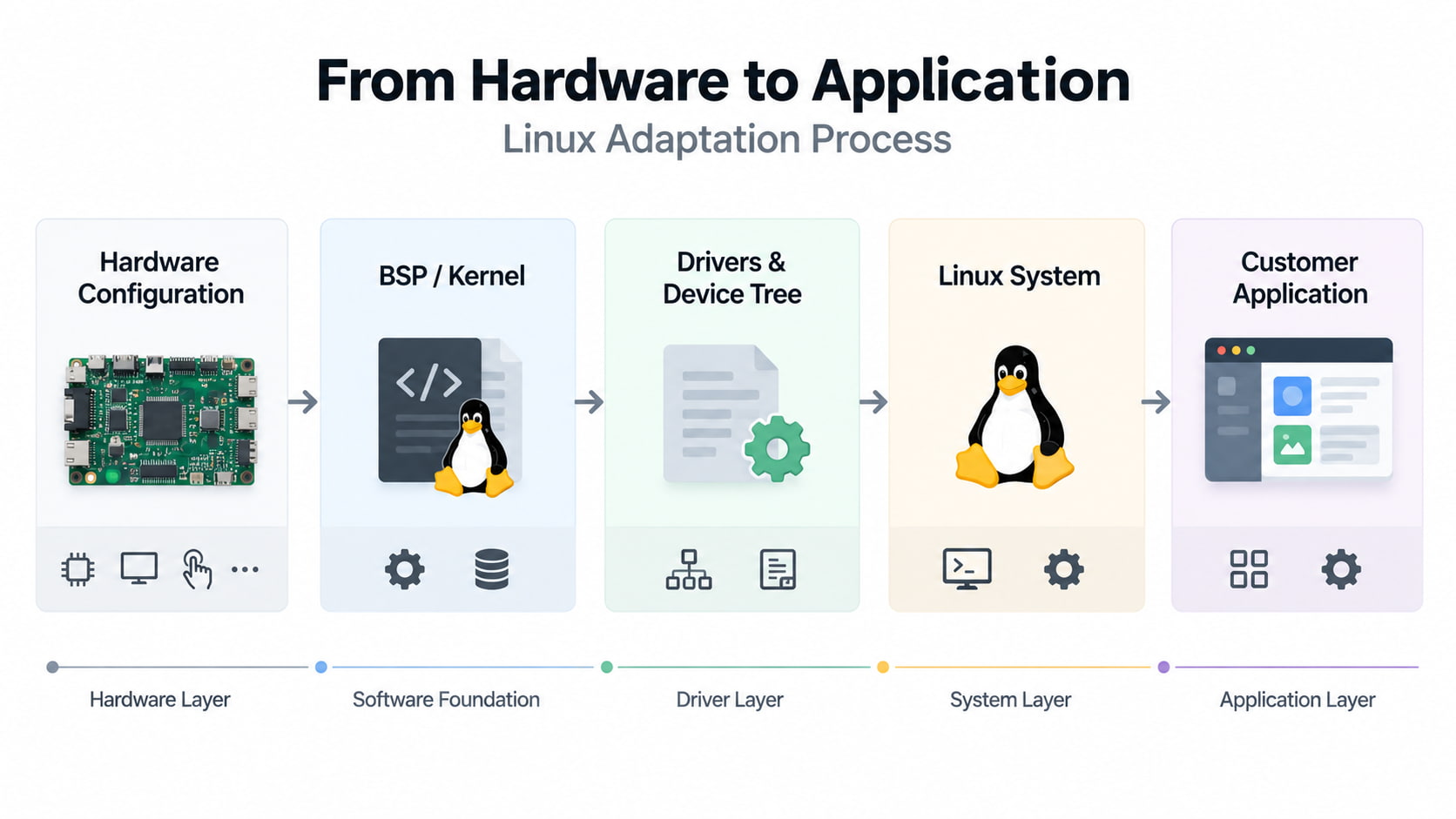

Uproszczony schemat zależności rozwojowych wygląda następująco:

Konfiguracja sprzętu → BSP / jądro → sterowniki i Drzewo Urządzeń → system Linux → aplikacja klienta

Jeśli konfiguracja sprzętu pozostaje niezmieniona, a odpowiednia platforma Linux już istnieje, projekt może ponownie wykorzystać znaczną część istniejącej platformy.

Jeśli zmieni się wyświetlacz, układ scalony ekranu dotykowego, konfiguracja pamięci masowej lub projekt urządzeń peryferyjnych, może być wymagana dodatkowa adaptacja.

Ta sama zasada dotyczy środowiska Linux dostarczanego przez klienta. Klient może już posiadać preferowaną dystrybucję, jądro, system plików główny lub aplikację. W takiej sytuacji zadanie nie sprowadza się po prostu do „zainstalowania Linuxa” na tablecie. Środowisko klienta należy sprawdzić pod kątem zgodności z docelową platformą sprzętową.

Na przykład zespół programistyczny może musieć określić, czy wymagane jądro i BSP obsługują daną płytę, czy funkcje wyświetlania i dotyku są dostępne oraz czy interfejsy wymagane przez aplikację działają poprawnie.

Własna dokumentacja open source firmy Rockchip ilustruje tę zależność od konkretnej płyty: kompilacje jądra wykorzystują konfiguracje specyficzne dla płyty, takie jak pliki defconfig jądra i wybory drzewa urządzeń (Device Tree).

Dlatego też dwa produkty wykorzystujące ten sam SoC mogą nadal stanowić różne projekty rozwoju Linuxa.

Jak daleko może sięgać nasza zdolność obsługi systemu Linux?

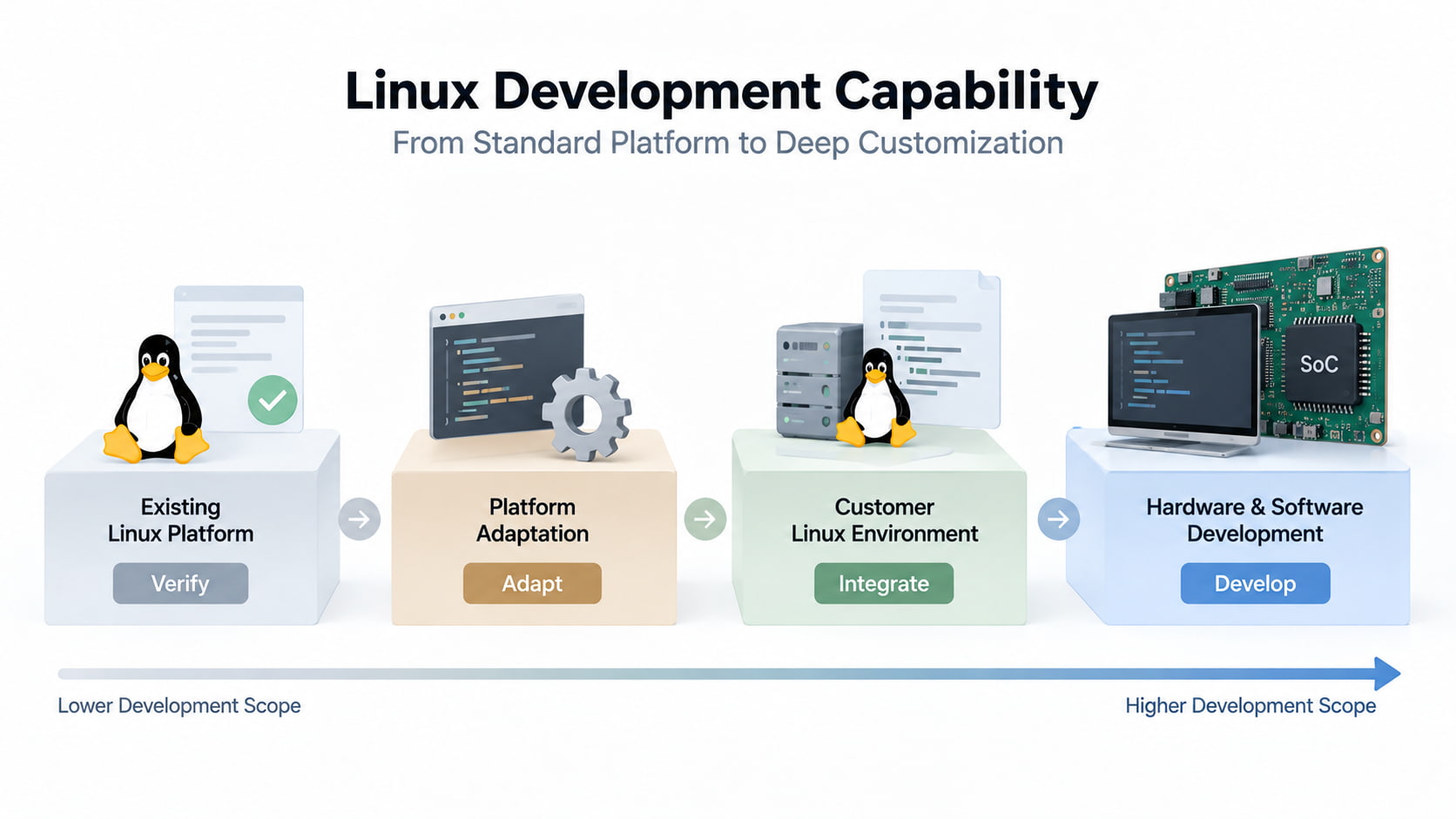

Praktyczne ograniczenia obsługi systemu Linux najlepiej zrozumieć na etapie rozwoju, a nie poprzez proste oznaczenie „obsługiwany przez Linuxa / nieobsługiwany przez Linuxa”.

Na pierwszym poziomie istniejąca platforma sprzętowa może już posiadać odpowiednie środowisko Linux. W takiej sytuacji projekt może rozpocząć się od istniejącej platformy, skupiając się na weryfikacji funkcji wymaganych przez klienta.

Następny poziom to adaptacja platformy. Procesor może pozostać bez zmian, podczas gdy docelowa tablet ma określony wyświetlacz, ekran dotykowy, konfigurację pamięci masowej lub kombinację urządzeń peryferyjnych. Prace mogą wtedy obejmować jądro systemu, BSP systemu Linux , drzewo urządzeń (Device Tree) lub sterownik ekranu dotykowego i sterownik wyświetlacza .

Trzecia sytuacja występuje, gdy klient już posiada własne środowisko Linux. Zamiast zastępować architekturę oprogramowania klienta, platformę sprzętową należy ocenić pod kątem obrazu systemu Linux klienta, wymagań aplikacyjnych oraz wymaganych interfejsów.

Ostateczny poziom to bardziej zaawansowany projekt rozwoju sprzętu. Jeśli istniejąca płyta PCB (PCBA) lub konfiguracja urządzeń peryferyjnych nie spełnia wymagań aplikacji Linux, zmiana platformy sprzętowej może być bardziej uzasadniona niż próba przymusowego uruchomienia istniejącej konfiguracji systemu Android w innym środowisku oprogramowania.

Ta różnica ma znaczenie dla projektów komercyjnych, ponieważ zakres prac rozwojowych wpływa zarówno na walidację prototypu, jak i późniejszą produkcję seryjną.

Na przykład klient może potrzebować jedynie terminala wyświetlającego zgodnego z systemem Linux do celów prototypowych. Inny projekt może wymagać stabilnej konfiguracji, która pozostanie niezmieniona przez cały okres produkcji masowej. Oba projekty mogą zaczynać się od podobnego komercyjnego ekranu dotykowego o tym samym czynniku kształtu, ale wymagają bardzo różnych poziomów pracy inżynierskiej.

Z tego powodu funkcjonalność Linux powinna być definiowana w oparciu o konkretne połączenie Procesora (CPU), płyty PCB (PCBA), środowiska Linux, urządzeń peryferyjnych oraz wymagań aplikacji .

To także tworzy bardziej przejrzysty sposób komunikowania, co można zapewnić: istniejącą platformę, platformę wymagającą Adaptacji systemu Linux , lub projekt wymagający głębszego rozwoju sprzętu i oprogramowania.

Opcje tabletów obsługujących system Linux dla różnych zastosowań komercyjnych

Prawidłowy punkt wyjścia zależy również od tego, jakie funkcje ma pełnić tablet.

W przypadku cyfrowych tablic informacyjnych oraz interaktywnych aplikacji montowanych na ścianach 15,6-calowy tablet do cyfrowych tablic informacyjnych zapewnia gotową konfigurację sprzętową komercyjną opartą na platformie RK3566, z 10-punktowym dotykowym ekranem pojemnościowym, portem Ethernet, portami USB oraz zasilaniem PoE.

Dla terminali służących do spotkań oraz identyfikacji Tablet PC RK3566 z NFC i zasilaniem PoE łączy tę samą rodzinę procesorów z opcjami NFC/RIFD, zasilaniem PoE oraz 15,6-calowym dotykowym wyświetlaczem montowanym na ścianie.

Do zastosowań w sterowaniu inteligentnym domem Tablet do sterowania inteligentnym domem RK3566 oferta inną konfigurację peryferiów, w tym interfejsy RS-232 i RS-485, sterowanie przekaźnikowe, Ethernet, zasilanie PoE oraz protokoły komunikacji stosowane w rozwiązaniach inteligentnego domu.

Nie należy traktować tych produktów jako wzajemnie zastępczych urządzeń Linux tylko dlatego, że niektóre z nich korzystają z tej samej rodziny procesorów. Reprezentują one różne platformy sprzętowe oraz konfiguracje aplikacyjne. Projekt Linux powinien więc rozpocząć się od dopasowania wymagań oprogramowania i interfejsów klienta do najbliższej istniejącej platformy.

Wprowadzenie systemu Linux do komercyjnego projektu tabletu to zasadniczo ocena współprojektowania sprzętu i oprogramowania. Jeśli obecnie oceniasz tablet dotykowy z systemem Linux do swojego projektu, zapraszamy Cię do złącz się z nami skontaktowania się z nami. Podaj preferowany procesor CPU, istniejący obraz lub dystrybucję Linux, konkretne wymagania dotyczące interfejsów oraz scenariusz zastosowania, a nasz zespół inżynierów pomoże ocenić zgodność istniejącej platformy — wyjaśniając, co można bezpośrednio wykorzystać ponownie, a co wymaga adaptacji jądra lub sterowników.
